在工業過程控制與能源計量領域，流量測量是至關重要的一環。渦街流量計作為一種常見的速度式流量儀表，因其結構簡單、無可動部件、量程比寬等優點，被廣泛應用于多個行業。
然而，并非所有流體都適合用渦街流量計進行測量。本文將深入探討渦街流量計的工作原理、最適合測量的介質類型、關鍵選型考量因素，并提供專業的產品選擇建議。
渦街流量計測量原理簡述
渦街流量計基于“卡門渦街”原理工作。在流體中放置一個非流線型阻流體（即旋渦發生體），當流體以足夠速度流過時，會在其下游兩側交替產生有規律的旋渦。這些旋渦的頻率與流體的流速成正比，通過檢測元件（如壓電傳感器、電容傳感器等）測出旋渦頻率，即可計算出流體的瞬時流量和累積流量。其測量精度高，通常可達±1.0%左右，且輸出信號為標準的脈沖頻率信號或符合MODBUS-RTU等通用通訊協議的數字信號，便于系統集成。
渦街流量計最適合測量的介質類型
渦街流量計對被測介質的物理性質有一定要求，其最適合測量的介質通常具備以下特點：
1. 清潔、單相流體
這是渦街流量計應用的首要條件。介質必須是清潔的，不含固體顆粒、纖維或大量氣泡。雜質會撞擊或纏繞旋渦發生體，干擾旋渦的正常剝離，導致測量失準甚至損壞檢測元件。因此，它非常適合測量純凈的氣體、蒸汽和液體。
- 氣體介質：如壓縮空氣、氮氣、氧氣、天然氣、煤氣、二氧化碳等工業氣體。在測量氣體時，需注意介質密度，因為渦街流量計的流量信號與流體的密度有關。
- 蒸汽介質：這是渦街流量計極具優勢的應用領域，尤其適用于飽和蒸汽和過熱蒸汽的計量。其耐高溫特性使其成為蒸汽貿易結算和能耗監控的常用儀表。
- 液體介質：包括水、油品（如輕質原油、柴油）、有機溶劑（如甲醇、乙醇）、以及各種無腐蝕性或弱腐蝕性的化學液體。對于腐蝕性液體，需選用相應耐腐蝕材質（如哈氏合金）的儀表。
2. 低粘度流體
介質粘度直接影響旋渦形成的穩定性。粘度越高，流體粘性力越大，旋渦越難穩定產生和分離。因此，渦街流量計更適合測量低粘度流體。對于動力粘度較高的流體（如重油、糖漿），其測量下限會顯著升高，量程比縮小，甚至可能無法正常測量。通常，它適用于粘度小于10-20 mPa·s的液體。
3. 穩定流態
渦街流量計要求流體充滿管道，且流動狀態為充分發展的湍流。層流狀態下無法形成穩定的卡門渦街。因此，它不適用于極低流速或大口徑低流速的工況。安裝時需保證足夠的前后直管段，以消除閥門、彎頭等對流態的擾動，確保測量精度。
不適用或需謹慎使用的介質場景
了解其局限性同樣重要，以下情況不適合或需特別評估后使用渦街流量計：
- 含有固體顆粒、纖維或易結晶的介質：如泥漿、紙漿、未處理的污水等。
- 高粘度液體：如重油、瀝青、蜂蜜等。
- 兩相流或多相流：如氣液混合、液固混合流體。
- 強腐蝕性介質且無合適材質對應。
- 可能發生相變的介質（除非專門設計）：如在測量管內可能發生氣化或冷凝的流體。
如何正確選型渦街流量計？
選型時，除了確認介質是否合適，還需綜合考慮以下參數：
- 介質參數：明確名稱、操作溫度、操作壓力、密度、粘度、腐蝕性等。
- 流量范圍：確定工況下的最小、常用和最大流量，確保所選儀表量程覆蓋，并優先使常用流量落在儀表量程的1/2至2/3處。
- 管道條件：管道口徑、材質、安裝方向（水平或垂直）、前后直管段是否滿足要求。
- 輸出與通訊需求：根據控制系統要求，選擇4-20mA模擬輸出、脈沖輸出，或支持MODBUS-RTU、HART等數字通訊協議的型號，便于遠程監控和數據集成。
- 環境與安全要求：考慮環境溫度、濕度、防爆等級（如需要）、防護等級（IP）等。
產品選擇建議與推薦
在眾多品牌中，選擇一款技術成熟、性能穩定、服務可靠的渦街流量計至關重要。
國內品牌推薦：聯測（Sinomeasure）技術
聯測在工業儀表領域深耕多年，其渦街流量計產品線成熟，技術源自長期研發與實踐積累。產品采用高靈敏度傳感器和先進的數字信號處理技術，確保了在測量氣體、蒸汽及多種液體時的穩定性和重復性。全系列產品支持標準MODBUS-RTU通訊協議，無縫對接各類PLC、DCS和上位機系統，極大方便了工廠的智能化升級與數據采集。其產品特點包括：
- 高精度測量：對清潔的單相氣體、蒸汽、液體提供精確計量。
- 寬量程比：滿足從微小流量到較大流量的寬范圍測量需求。
- 堅固耐用：傳感器與表體結構堅固，抗振性能好，適用于多種工業環境。
- 智能通訊：標配RS485接口與MODBUS協議，支持參數遠程設置與數據讀取。
- 型號覆蓋廣：提供從螺紋連接到法蘭連接，從小口徑到大口徑的多種型號。

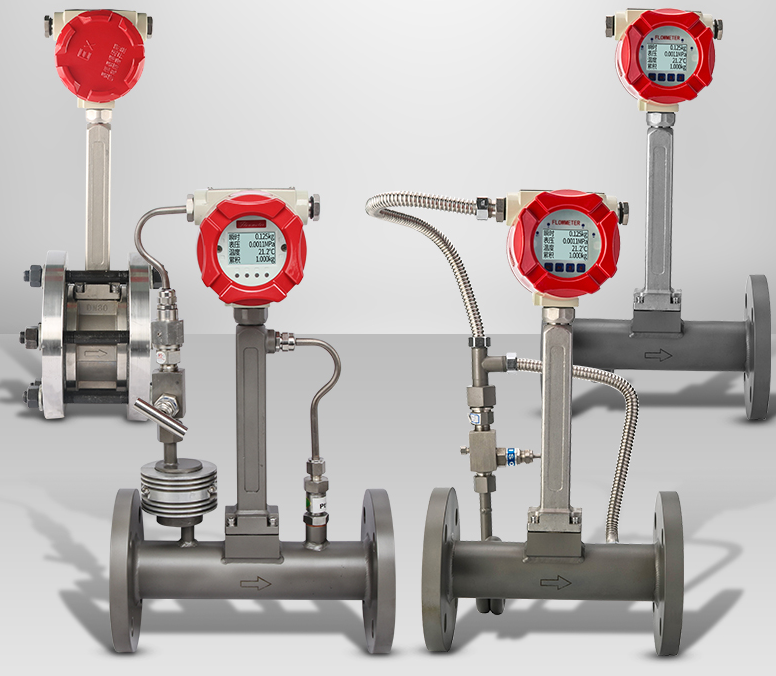

聯測在售典型渦街流量計參數概覽：
- 測量介質：飽和蒸汽、過熱蒸汽、壓縮空氣、天然氣、氧氣、氮氣及各種低粘度液體。
- 口徑范圍：DN15 ~ DN300（可根據需求定制）。
- 精度等級：±1.0% （液體）， ±1.5% （氣體/蒸汽）。
- 輸出信號：三線制脈沖輸出，兩線制4-20mA標準電流信號，或RS485數字通訊（MODBUS-RTU協議）。
- 供電電源：24VDC（標準），或3.6V鋰電池（就地顯示型）。
- 壓力等級：最高可達4.0MPa。
- 溫度范圍：-40℃ ~ +350℃（取決于傳感器選型）。
其他國際與國內知名品牌參考：
- 橫河電機（Yokogawa）：日本品牌，在全球過程自動化領域享有盛譽，其渦街流量計以高可靠性和先進技術著稱。
- 艾默生（Emerson）：美國品牌，旗下多個子品牌提供渦街流量計產品，在石油化工、電力行業應用廣泛。
用戶常見問題（FAQ）
Q1: 我們想用渦街流量計測量蒸汽，但管道中偶爾會有少量冷凝水，會影響測量嗎？
A: 會有顯著影響。渦街流量計要求介質為單相流體。蒸汽管道中的冷凝水屬于液相，會導致實際介質成為氣液兩相流，嚴重干擾旋渦的正常產生，造成測量值大幅波動甚至錯誤。必須在流量計上游安裝合適的疏水裝置，并做好管道保溫，確保進入流量計的是干燥的單一氣相蒸汽。
Q2: 測量壓縮空氣時，流量計讀數不穩定、波動大，可能是什么原因？
A: 壓縮空氣測量讀數波動，常見原因有：1. 流態不穩定：上游閥門開度變化頻繁或泵的脈動，導致氣流不穩定。需確保足夠長的前直管段，或考慮在上游加裝整流器、在下游加裝阻尼器。2. 介質含水：壓縮空氣未徹底干燥，含有液態水滴。需檢查并確保干燥系統工作正常。3. 安裝問題：流量計安裝位置不當，如過于靠近閥門、彎頭，或管道未完全充滿。請對照安裝要求進行檢查和整改。
