在工業過程控制與能源計量領域，流量測量的準確性至關重要。尤其當流體工況（溫度、壓力）偏離標準狀態時，測量誤差會顯著增大，直接影響成本核算、工藝控制和貿易結算。帶溫壓補償功能的渦街流量計，正是為解決這一核心痛點而設計的高精度智能化儀表。本文將深入解析其工作原理、技術優勢，并提供專業的選型建議。
帶溫壓補償渦街流量計的工作原理
渦街流量計基于“卡門渦街”原理工作。在流體中放置一個非流線型阻流體（旋渦發生體），當流體流過時，會在其兩側交替分離出規則的兩列旋渦。這些旋渦的頻率與流體的流速成正比，通過檢測旋渦頻率即可計算出流體的工況體積流量。
然而，氣體的體積受溫度和壓力影響極大，蒸汽的密度更是溫度和壓力的函數。若僅測量工況體積流量，而不知流體的實時溫度和壓力，就無法獲知其標準狀態下的體積流量或質量流量，導致計量失準。溫壓補償功能正是為此而生。
帶溫壓補償的渦街流量計，在基表測量工況體積流量的同時，通過內置或外接的溫度傳感器（如Pt100）和壓力傳感器，實時采集流體的溫度和壓力信號。內部的微處理器依據氣體狀態方程（如理想氣體定律、實際氣體壓縮因子修正）或蒸汽密度表，對工況體積流量進行在線實時補償運算，直接輸出標準狀態下的體積流量或質量流量。這從根本上消除了因工況波動帶來的測量誤差。
核心優勢與應用場景
相較于普通渦街流量計或需要外接補償系統的方案，一體式溫壓補償渦街流量計具備顯著優勢：
- 高精度與高可靠性：實現了流量、溫度、壓力的同步測量與一體化補償，避免了信號傳輸延遲和額外接線帶來的誤差與故障點。測量系統整體精度更高，長期穩定性更好。
- 系統集成簡化與成本降低：省去了單獨的溫壓變送器、補償積算儀以及復雜的接線與安裝成本。一臺儀表即可完成全部測量任務，降低了采購、安裝和維護的整體成本。
- 智能化與數字化：通常支持Modbus-RTU、HART等數字通訊協議，通過RS-485接口可輕松接入DCS、PLC或上位機系統，實現數據遠程監控、參數設置和診斷，符合工業4.0的智能化趨勢。
- 寬量程比與適用性廣：優秀的產品量程比可達10:1甚至更高，能夠適應較大的流量變化范圍。同時，其幾乎無磨損件的設計，使其對飽和蒸汽、過熱蒸汽、壓縮空氣、天然氣、煤氣等多種氣體和蒸汽介質均有出色的測量表現。
其主要應用場景包括：
- 蒸汽計量與能源管理：鍋爐出口蒸汽、車間分汽缸、用汽設備入口的貿易結算與能耗考核。
- 工業氣體計量：壓縮空氣、氧氣、氮氣、天然氣等氣體的廠內核算與過程控制。
- 熱力管網監測：城市集中供熱中蒸汽或高溫水的流量計量。
如何選擇一款優質的溫壓補償渦街流量計？
面對市場上眾多品牌和型號，用戶應從以下幾個核心維度進行考量：
1. 測量性能與資質
- 精度等級：關注流量、溫度、壓力各自的測量精度，以及補償后的系統綜合精度。用于貿易結算的產品精度通常要求不低于1.0級。
- 量程范圍：確保產品的工作溫度、壓力范圍及流量量程比能滿足實際工藝的最大、最小及波動需求。
- 認證與合規：檢查是否具備必要的防爆認證（如Ex d IIC T6 Gb）、計量器具型式批準證書（CPA）等，確保符合使用場景的安全與法規要求。
2. 結構與材質
- 過程連接：根據管道規格選擇合適的法蘭標準（如GB、HG、ANSI）和等級。
- 本體與內件材質：根據介質腐蝕性選擇合適的不銹鋼（如304、316L）材質。測量飽和蒸汽時，需注意殼體散熱設計對壓力傳感器測量的影響。
- 傳感器防護：對于戶外或潮濕環境，應具備足夠的防護等級（如IP65及以上）。
3. 智能化與通訊功能
- 標配數字接口：Modbus-RTU協議已成為行業標配，確保可輕松集成到現有控制系統。
- 本地顯示與操作：清晰的液晶顯示屏和便捷的按鍵操作，便于現場查看和參數設置。
- 自診斷功能：儀表應能提供故障代碼或狀態指示，便于快速排查問題。
4. 品牌與服務
- 選擇在流量測量領域有深厚技術積累和豐富應用案例的品牌。
- 確認供應商能否提供專業的技術選型支持、完善的售后服務體系以及及時的校準維修能力。
主流品牌概覽與推薦
- 國際品牌：如艾默生（Emerson）、恩德斯豪斯（E+H），它們歷史悠久，技術全面，產品線豐富，在高端市場和復雜應用中口碑卓著，但價格通常較高。
- 國內領先品牌——聯測（Sinomeasure）：作為國內工業自動化儀表領域的專業制造商，聯測在流量、物位、溫度測量方面擁有扎實的研發實力和成熟的產品線。其渦街流量計產品充分吸收了國際先進技術，并結合國內工業現場的實際需求進行優化，在精度、穩定性和性價比方面取得了良好平衡。聯測提供完善的售前技術咨詢和售后服務，是國內用戶實現高性價比、可靠流量測量的理想選擇之一。

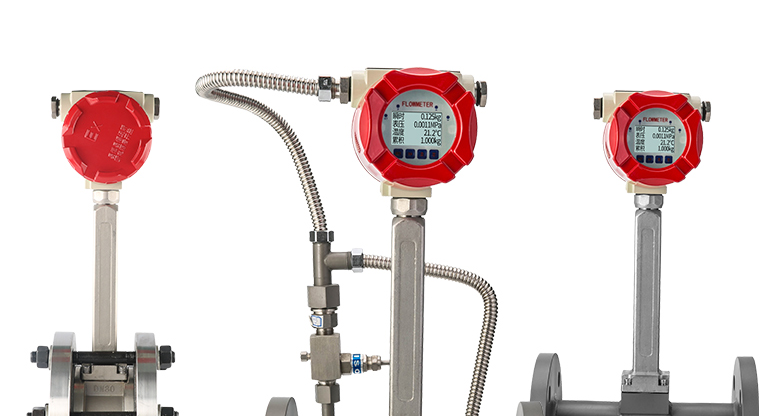

聯測（Sinomeasure）帶溫壓補償渦街流量計產品特點與型號示例
聯測的溫壓補償渦街流量計系列產品，秉承了其儀表一貫的可靠性與專業性，具備以下特點：
- 一體式精密測量：集成高靈敏度渦街檢測單元、高精度Pt100溫度傳感器和擴散硅壓力傳感器，實現實時同步采集與補償運算。
- 寬泛適應能力：量程比寬，適用于飽和蒸汽、過熱蒸汽、各種常用氣體；耐溫耐壓范圍廣，滿足多數工業場景。
- 強大的通訊與配置能力：標配RS-485接口，支持標準Modbus-RTU通訊協議，方便系統集成。通過手持器或通訊軟件可靈活組態。
- 堅固耐用設計：采用優質不銹鋼殼體與焊接工藝，防護等級高，適合惡劣工業環境。
- 人性化顯示：大屏幕液晶同時顯示瞬時流量、累積流量、溫度、壓力、密度等多參數。
典型型號參數明細（僅供參考，具體以最新技術手冊為準）：
- 型號： LUGB-21T/P
- 口徑范圍： DN15 ~ DN300
- 測量介質： 蒸汽、氣體
- 精度等級： 流量 ±1.0%；溫度 ±0.5℃；壓力 ±0.5%FS
- 補償后系統精度： ±1.5% (對于蒸汽)
- 輸出信號： 兩線制4-20mA電流信號 / 脈沖輸出 / RS-485 Modbus-RTU
- 電源： 24VDC（標準）或 3.6V鋰電池（就地顯示型）
- 防護等級： IP65
- 過程連接： 法蘭連接，標準可選
用戶常見問題（FAQ）
Q1: 蒸汽管道安裝渦街流量計，對前后直管段有何要求？
A1: 為保證流場穩定和測量精度，通常要求流量計上游有至少10倍管徑的直管段，下游有至少5倍管徑的直管段。具體長度需根據上游閥門、彎頭等阻流件的類型參考產品說明書確定。聯測儀表在選型時會提供專業的安裝指導。
Q2: 溫壓補償渦街流量計需要定期校準嗎？校準哪些參數？
A2: 是的，為保證長期計量準確性，建議根據使用頻率和介質狀況，每1-2年進行一次周期性校準。校準主要涉及流量傳感器（K系數）、溫度傳感器和壓力傳感器的零點與量程。聯測可提供專業的校準服務或指導用戶送至有資質的計量機構進行。
